Valvula Esfera Tripartida 3/4 NPT Cl300 S1000 Wcb Pr Tp/Hc N

PRODUTO

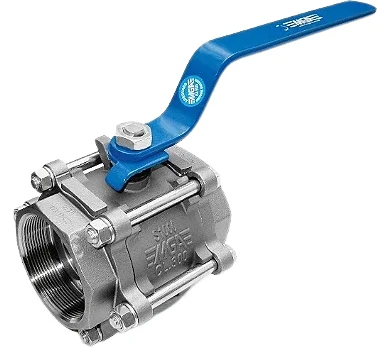

Valvula Esfera Tripartida 3/4 NPT Cl300 S1000 Wcb Pr Tp/Hc

A Válvula Esfera Tripartida 3/4" NPT CL300 S1000 WCB PR TP/HC da MGA é uma válvula industrial de alta resistência, projetada para o controle seguro e eficiente de fluxos de líquidos e gases em condições de alta pressão e temperatura. Fabricada com materiais de alta qualidade, esta válvula tripartida é indicada para setores industriais rigorosos, incluindo o setor de petróleo e gás, química, e processos industriais, onde a durabilidade e a facilidade de manutenção são essenciais.



Descrição Completa do Produto



Características Construtivas

Tipo de Válvula: Esfera Tripartida, com estrutura dividida em três partes, facilitando a desmontagem para manutenção, limpeza e inspeção, sem a necessidade de retirada completa da válvula da linha de tubulação.

Diâmetro Nominal: 3/4" (0,75 polegadas), ideal para tubulações de médio porte, permitindo ótimo fluxo e controle de processos.

Conexão: Rosca NPT (National Pipe Thread), oferecendo uma conexão segura e à prova de vazamentos, com ampla compatibilidade para redes de tubulação padronizadas.

Classe de Pressão: CL300, projetada para suportar pressão de até 1000 psi (S1000), adequada para aplicações de alta pressão e segurança operacional.

Material do Corpo: Aço Carbono WCB (Carbon Steel Casting), que garante robustez, resistência à abrasão e elevada durabilidade, suportando ambientes agressivos e prolongando a vida útil da válvula.

Material do Selo: Polietileno Reticulado (PR), com excelentes propriedades de vedação e resistência a produtos químicos e temperaturas elevadas, garantindo segurança e minimizando vazamentos.

Material da Esfera: Aço Inoxidável, altamente resistente à corrosão, ideal para manter o fluxo constante e estável sob condições industriais rigorosas.

Material da Haste: Aço Inoxidável, que proporciona resistência adicional contra oxidação e desgaste mecânico, garantindo durabilidade e confiabilidade ao longo do tempo.

Tipo de Acionamento: Manual, com alavanca ergonômica para fácil manuseio, permitindo abertura e fechamento rápidos e precisos.



Características Funcionais

A válvula esfera tripartida permite controle total e seguro do fluxo de líquidos e gases, sendo capaz de abrir e fechar completamente com uma rotação de 90° da alavanca. Sua construção tripartida facilita o acesso interno para manutenção e limpeza, minimizando a necessidade de interrupção do sistema e agilizando o tempo de parada para manutenções.



Vantagens e Benefícios

Alta Resistência a Pressões e Temperaturas Elevadas: Com classificação CL300, a válvula é adequada para uso sob alta pressão, garantindo segurança e confiabilidade em condições adversas.

Durabilidade Extrema: O aço carbono WCB e o selo em PR conferem resistência contra abrasão, desgaste e exposição a produtos químicos, aumentando a vida útil do equipamento.

Vedação Eficaz: O polietileno reticulado (PR) proporciona vedação eficiente, mesmo em aplicações rigorosas, reduzindo o risco de vazamento.

Fácil Manutenção: O design tripartido permite desmontagem simples para inspeção e substituição de peças, sem a necessidade de retirar a válvula completa da linha de operação.

Design Compacto: Estrutura compacta e leve, permitindo instalação em locais de difícil acesso e ocupando menos espaço na tubulação.

Versatilidade de Aplicação: Projetada para atender às necessidades de diversos setores, especialmente onde são requeridas válvulas robustas e confiáveis.

Especificações Técnicas

Diâmetro Nominal: 3/4" (DN20)

Conexão: Rosca NPT

Classe de Pressão: CL300 (Classificação ANSI)

Pressão Máxima de Operação: 1000 psi (aproximadamente 69 bar)

Material do Corpo: Aço Carbono WCB

Material do Selo: Polietileno Reticulado (PR)

Temperatura Máxima de Operação: Verificar as especificações com o fabricante para condições específicas de pressão e fluido

Acionamento: Manual com alavanca

Dimensões e Peso (aproximado):

Comprimento Total: 120 mm

Altura: 90 mm

Peso: 2,0 kg (aproximado, pode variar conforme especificações)



Aplicações Comuns

Indústria de Petróleo e Gás: Controle de fluxo em sistemas de alta pressão, desde refinarias até plataformas de exploração.

Química e Petroquímica: Manuseio de produtos químicos agressivos e solventes, garantindo segurança e vedação.

Tratamento de Água e Efluentes: Regulação de fluxo em sistemas de tratamento de água e processos de efluentes industriais.

Processos Industriais Gerais: Controle de líquidos e gases em setores como alimentos, bebidas, papel e celulose, entre outros.



Instruções de Uso e Instalação

1. Inspeção Prévia

Antes da instalação, verifique a integridade do produto e se ele atende às especificações do sistema.

Confirme que o diâmetro e o tipo de conexão são compatíveis com o sistema onde será instalada.



2. Instalação

Posicionamento: Posicione a válvula em uma área de fácil acesso, para que a alavanca possa ser operada e manutenções possam ser realizadas.

Rosca NPT: Enrosque a válvula na tubulação com chave adequada, tomando cuidado para não aplicar força excessiva e evitar danificar a rosca.

Vedação (opcional): Caso necessário, utilize fita veda-rosca para garantir a vedação nas conexões.



3. Teste Inicial

Após a instalação, faça um teste inicial com baixa pressão para verificar possíveis vazamentos e testar o funcionamento da válvula antes de colocar em operação total.



4. Operação da Válvula

A alavanca manual deve ser girada 90° para abrir ou fechar completamente a passagem do fluido. Alavanca na posição paralela à tubulação indica válvula aberta; posição perpendicular indica válvula fechada.



5. Manutenção Periódica

Realize inspeções regulares para verificar o estado de vedação e os componentes internos.

Se necessário, o design tripartido facilita a desmontagem e a substituição de peças desgastadas, sem a necessidade de retirada da válvula completa da linha.



Cuidados

Armazenamento: Armazene em local seco, protegido contra agentes corrosivos e exposição a condições climáticas adversas.

Temperatura: Evite expor a válvula a temperaturas extremas fora de operação, o que pode comprometer o desempenho do material de vedação PR.



Observação:

Para máxima segurança e eficiência, é recomendável que as condições de operação, como pressão e temperatura, estejam sempre dentro dos limites especificados pelo fabricante, garantindo uma operação confiável e a durabilidade da válvula em aplicações industriais críticas.
Medidas: C:50mm x L:80mm x A:50mm.
Peso:0,61 kg
