Valvula Esfera Tripartida 1.1/2 NPT Cl300 S1000 Wcb Pr Tp/Hc

PRODUTO

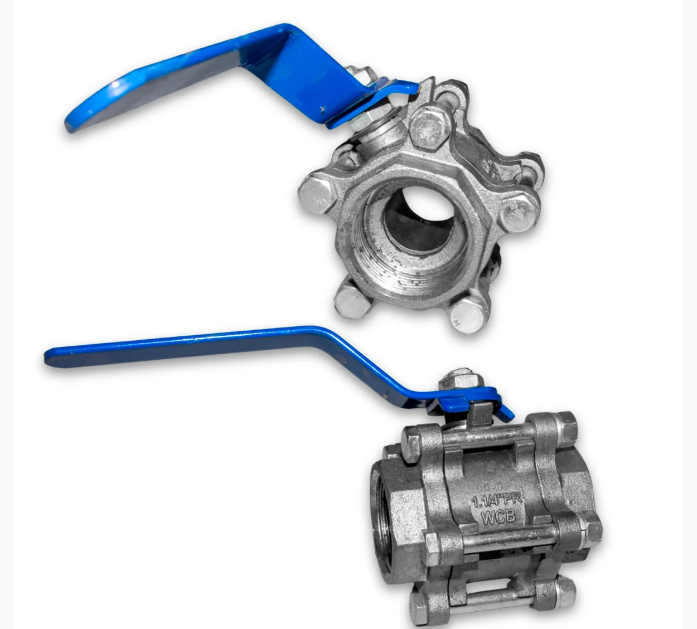

Valvula Esfera Tripartida 1.1/2 NPT Cl300 S1000 Wcb Pr Tp/Hc

A Válvula Esfera Tripartida 1.1/2" NPT CL300 S1000 WCB PR TP/HC da MGA é uma válvula industrial robusta e de alta performance, projetada para controle de fluxo seguro em sistemas industriais que operam com pressões e temperaturas elevadas. Indicada para setores exigentes, como o de petróleo e gás, químico e industrial geral, esta válvula tripartida combina durabilidade e facilidade de manutenção, tornando-a ideal para aplicações que demandam confiabilidade e eficiência.



Descrição Completa do Produto



Características Construtivas

Tipo de Válvula: Esfera Tripartida, composta por três partes interconectadas que podem ser desmontadas para manutenção, sem a necessidade de retirar a válvula do sistema de tubulação.

Diâmetro Nominal: 1.1/2" (uma polegada e meia), adequada para sistemas de média a grande capacidade de fluxo, oferecendo controle preciso e estável.

conexão: Rosca NPT (National Pipe Thread), proporcionando uma vedação segura e à prova de vazamentos, com fácil adaptação em sistemas padronizados.

Classe de Pressão: CL300, projetada para operar com pressões elevadas de até 1000 psi (S1000), garantindo segurança e estabilidade em condições adversas.

Material do Corpo: Aço Carbono WCB (Carbon Steel Casting), que confere resistência estrutural contra abrasão e condições ambientais adversas, prolongando a vida útil da válvula em ambientes industriais rigorosos.

Material do Selo: Polietileno Reticulado (PR), com alto desempenho em vedação e excelente resistência a produtos químicos, minimizando riscos de vazamento e oferecendo segurança ao sistema.

Material da Esfera: Aço Inoxidável, resistente à corrosão e ao desgaste, garantindo fluxo constante e seguro ao longo do tempo.

Material da Haste: Aço Inoxidável, reforçando a durabilidade e protegendo contra oxidação, mesmo em condições de operação exigentes.

Tipo de Acionamento: Manual, com alavanca ergonômica que permite abertura e fechamento com rapidez e precisão, facilitando a operação e o controle do fluxo.



Características Funcionais

Essa válvula proporciona controle preciso e seguro de fluxos de líquidos e gases, ideal para abrir e fechar rapidamente com apenas 90° de rotação na alavanca. Seu design tripartido facilita a manutenção e a inspeção dos componentes internos, sem necessidade de desconectar a válvula da tubulação, o que reduz o tempo de parada para reparos e inspeções.



Vantagens e Benefícios

Alta Resistência a Pressão e Temperatura: Classificação CL300 para pressões de até 1000 psi, ideal para processos que exigem segurança e desempenho sob pressão.

Durabilidade e Resistência: A construção em aço carbono WCB e os componentes em PR e aço inoxidável garantem uma operação confiável e duradoura, mesmo em ambientes com alta abrasão e exposição química.

Vedação Eficiente: Selo em polietileno reticulado (PR) para vedação eficaz, prevenindo vazamentos e garantindo segurança.

Facilidade de Manutenção: Design tripartido que permite desmontagem e substituição de peças rapidamente, sem necessidade de retirar a válvula completa da linha.

Compatibilidade e Versatilidade: Conexão padrão NPT para adaptação fácil em sistemas de tubulação industriais, com ampla versatilidade de aplicação.

Acionamento Rápido e Intuitivo: Alavanca com manuseio rápido e prático, permitindo fechamento ou abertura completa com uma rotação de 90°.

Especificações Técnicas

Diâmetro Nominal: 1.1/2" (DN40)

Conexão: Rosca NPT

Classe de Pressão: CL300 (Classificação ANSI)

Pressão Máxima de Operação: 1000 psi (aproximadamente 69 bar)

Material do Corpo: Aço Carbono WCB

Material do Selo: Polietileno Reticulado (PR)

Temperatura Máxima de Operação: Variável de acordo com a aplicação; consultar fabricante

Acionamento: Manual, com alavanca de fácil manuseio



Dimensões e Peso (aproximado):

Comprimento Total: 190 mm

Altura: 130 mm

Peso: 4,0 kg (valor aproximado, pode variar com especificações)



Aplicações Comuns

Indústria de Petróleo e Gás: Utilizada em dutos, refinarias e plataformas de extração para controle preciso do fluxo em condições de alta pressão.

Setor Químico e Petroquímico: Ideal para o manuseio de produtos químicos e solventes agressivos, com vedação confiável e resistência a agentes corrosivos.

Tratamento de Água e Efluentes: Regulagem de fluxos em sistemas de tratamento, controle de água e manejo de efluentes.

Processos Industriais Diversos: Controle de gases e líquidos em indústrias de alimentos, bebidas, papel e celulose, entre outros.



Instruções de Uso e Instalação



1. Inspeção Prévia

Inspecione a válvula para verificar a integridade e assegurar que ela atende às especificações do sistema.

Confirme a compatibilidade do diâmetro e do tipo de conexão antes da instalação.



2. Instalação

Posicionamento: Coloque a válvula em um local acessível, garantindo que a alavanca possa ser operada facilmente e a manutenção seja viável.

Rosca NPT: Rosqueie a válvula na tubulação com uma chave adequada, sem aplicar força excessiva para evitar danos à rosca.

Vedação (opcional): Utilize fita veda-rosca, se necessário, para otimizar a vedação nas conexões.



3. Teste Inicial

Realize um teste de pressão após a instalação para verificar o funcionamento da válvula e identificar possíveis vazamentos.



4. Operação da Válvula

A alavanca manual gira 90° para abrir ou fechar completamente a válvula. A posição paralela à tubulação indica válvula aberta; perpendicular indica fechada.



5. Manutenção Periódica

Verifique o estado da vedação e o funcionamento da válvula regularmente.

O design tripartido permite a substituição rápida de peças desgastadas sem necessidade de remoção completa da linha.



Cuidados

Armazenamento: Armazene em local seco e longe de produtos químicos ou exposição direta a condições climáticas adversas.

Temperatura: Evite submeter a válvula a temperaturas extremas fora de operação, o que pode comprometer o desempenho do material de vedação.



Observação:

Para maximizar a segurança e eficiência da válvula, consulte sempre o fabricante para verificar a compatibilidade com o fluido específico, as condições de operação e o limite de pressão recomendado. Isso garantirá a durabilidade e o desempenho ideal do equipamento em qualquer aplicação industrial.
Medidas: C:70mm x L:110mm x A:90mm.
Peso:1,4 kg
