Valvula Esfera Tripartida 1.1/4 NPT Cl300 S1000 Wcb Pr Tp/Hc

PRODUTO
Valvula Esfera Tripartida 1.1/4 NPT Cl300 S1000 Wcb Pr Tp/Hc

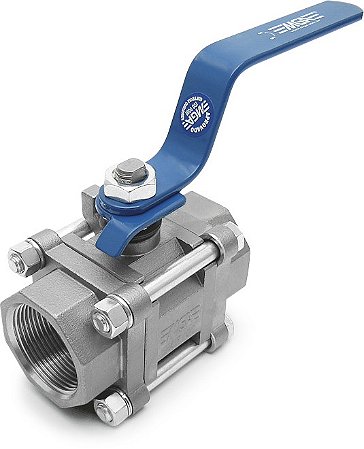

A Válvula Esfera Tripartida 1.1/4" NPT CL300 S1000 WCB PR TP/HC da MGA é um dispositivo robusto e confiável, desenvolvido para controle seguro de fluxo em sistemas industriais de alta pressão e temperatura. Com design tripartido e corpo em aço carbono, é uma válvula ideal para setores industriais como petróleo, gás e química, onde se exige precisão, durabilidade e facilidade de manutenção.



Descrição Completa do Produto



Características Construtivas

Tipo de Válvula: Esfera Tripartida – com corpo em três partes, possibilitando desmontagem parcial para manutenção sem necessidade de remover a válvula do sistema, ideal para otimizar o tempo de parada.

Diâmetro Nominal: 1.1/4" (uma polegada e um quarto), perfeito para sistemas de fluxo médio, proporcionando controle eficiente e confiável do fluido.

Conexão: Rosca NPT (National Pipe Thread), garantindo fácil compatibilidade e vedação segura com tubulações de padrão industrial.

Classe de Pressão: CL300, projetada para trabalhar em condições de pressão elevada, suportando até 1000 psi (S1000) em operações industriais.

Material do Corpo: Aço Carbono WCB (Carbon Steel Casting), oferecendo resistência à corrosão e robustez contra abrasão, impactos e temperaturas elevadas.

Material do Selo: Polietileno Reticulado (PR), que proporciona vedação de alta qualidade e resistência química, ideal para ambientes industriais.

Material da Esfera: Aço Inoxidável – resistente a corrosão e ao desgaste, garantindo desempenho consistente e seguro ao longo do tempo.

Material da Haste: Aço Inoxidável, proporcionando robustez e proteção contra oxidação e desgastes prematuros.

Tipo de Acionamento: Manual, com alavanca ergonômica para operação ágil e precisa, permitindo controle rápido de abertura e fechamento.



Características Funcionais

Essa válvula é ideal para controle de fluxo de líquidos e gases com vedação confiável, sendo projetada para abrir e fechar rapidamente com um giro de 90°. Seu design tripartido facilita a inspeção e substituição dos componentes internos, sem remover a válvula da tubulação, otimizando o tempo e os custos de manutenção.



Vantagens e Benefícios

Alta Resistência a Pressão e Temperatura: Classe de pressão CL300, suportando até 1000 psi, proporcionando desempenho estável e seguro.

Durabilidade Superior: Corpo em aço carbono WCB e componentes de vedação e internos de alta qualidade, como PR e aço inoxidável, garantem resistência ao desgaste e à abrasão.

Vedação Eficiente: Polietileno reticulado (PR) oferece vedação confiável, prevenindo vazamentos e proporcionando segurança operacional.

Facilidade de Manutenção: Estrutura tripartida permite fácil desmontagem para inspeções e trocas de peças, sem necessidade de remoção total da linha de tubulação.

Compatibilidade Universal: A rosca NPT possibilita instalação em diversos sistemas, com compatibilidade e vedação adequada para aplicações industriais.

Operação Rápida e Intuitiva: Alavanca de manuseio confortável para acionamento rápido, permitindo abertura e fechamento em 90°.

Especificações Técnicas

Diâmetro Nominal: 1.1/4" (DN32)

Conexão: Rosca NPT

Classe de Pressão: CL300 (Classificação ANSI)

Pressão Máxima de Operação: 1000 psi (aproximadamente 69 bar)

Material do Corpo: Aço Carbono WCB

Material do Selo: Polietileno Reticulado (PR)

Temperatura Máxima de Operação: Consulte o fabricante para condições específicas, de acordo com o fluido e aplicação.

Acionamento: Manual, com alavanca de fácil acionamento.



Dimensões e Peso (aproximado):

Comprimento Total: 160 mm

Altura: 115 mm

Peso: 3,5 kg (valor aproximado)



Aplicações Comuns

Petróleo e Gás: Controle de fluxo em refinarias, plataformas e linhas de extração.

Indústria Química: Manuseio de fluidos químicos e solventes, necessitando de vedação segura e resistência a corrosão.

Tratamento de Água e Efluentes: Controle de fluxo em sistemas de tratamento, tubulações de água e esgoto.

Processos Industriais Diversos: Controle de gases e líquidos em indústrias de manufatura, papel e celulose, alimentos e bebidas.



Instruções de Uso e Instalação

1. Inspeção Prévia

Realize uma inspeção visual para garantir a integridade da válvula, certificando-se de que está livre de danos e corresponde às especificações do sistema.

Verifique a compatibilidade da conexão e diâmetro antes da instalação.



2. Instalação

Posicionamento: Instale a válvula em um ponto acessível para facilitar o manuseio da alavanca e manutenção quando necessária.

Conexão NPT: Utilize uma chave adequada para rosquear a válvula, aplicando força moderada para evitar danos nas roscas.

Vedação (opcional): Para maior segurança, aplique fita veda-rosca nas conexões, quando necessário.



3. Teste Inicial

Após a instalação, faça um teste de pressão inicial para verificar a vedação e identificar vazamentos.



4. Operação da Válvula

A alavanca gira 90° para abrir ou fechar a válvula. Posição paralela à tubulação indica a válvula aberta; posição perpendicular indica fechada.



5. Manutenção Periódica

Realize inspeções regulares, verificando a vedação e os componentes internos.

Se necessário, utilize o design tripartido para realizar substituição de peças sem remover a válvula da linha.



Cuidados

Garantia: 12 meses contra defeitos de fabricação.

Armazenamento: Armazene a válvula em ambiente seco e livre de agentes químicos fora de operação.

Cuidados Operacionais: Mantenha a válvula dentro dos limites de operação especificados para garantir a durabilidade e eficiência.



Observação:

Para máxima eficiência e segurança, consulte o fabricante para verificar compatibilidade com o fluido específico e as condições de operação recomendadas. Isso garantirá que a válvula funcione de maneira segura e eficaz dentro das especificações do sistema industrial.
Medidas: C:80mm x L:120mm x A:110mm.
Peso:2,2 kg
