Valvula Esfera Tripartida 1" NPT Cl300 S1000 Wcb Pr Tp/Hc NP

PRODUTO

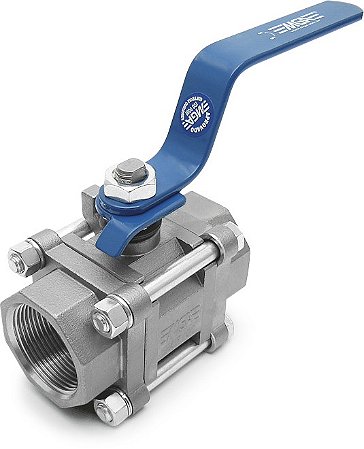

Valvula Esfera Tripartida 1" NPT Cl300 S1000 Wcb Pr Tp/Hc

A Válvula Esfera Tripartida 1" NPT CL300 S1000 WCB PR TP/HC da MGA é uma válvula industrial projetada para controle de fluxo em sistemas de alta pressão e temperatura, com grande resistência a ambientes industriais agressivos. Esse modelo tripartido é especialmente desenvolvido para setores exigentes como petróleo e gás, químico e industrial geral, onde são indispensáveis robustez, segurança e fácil manutenção.



Descrição Completa do Produto



Características Construtivas

Tipo de Válvula: Esfera Tripartida, constituída por três peças removíveis, permitindo fácil desmontagem e acesso à esfera interna para manutenções e limpeza sem a necessidade de remoção completa da válvula da linha.

Diâmetro Nominal: 1" (uma polegada), ideal para sistemas de tubulação de médio a grande porte, proporcionando controle preciso e estável de fluxo.

onexão: Rosca NPT (National Pipe Thread), que garante uma vedação robusta e confiável para sistemas de tubulação, compatível com padrões industriais.

Classe de Pressão: CL300, projetada para suportar até 1000 psi (S1000), adequada para aplicações que envolvem altas pressões.

Material do Corpo: Aço Carbono WCB (Carbon Steel Casting), oferecendo resistência superior a impactos e abrasão, suportando condições de operação severas e prolongando a vida útil da válvula.

Material do Selo: Polietileno Reticulado (PR), proporcionando excelente vedação e resistência a agentes químicos agressivos, minimizando riscos de vazamento em aplicações rigorosas.

Material da Esfera: Aço Inoxidável, com alta resistência a corrosão e desgaste, garantindo desempenho estável ao longo do tempo em condições adversas.

Material da Haste: Aço Inoxidável, reforçando a durabilidade da válvula ao prevenir corrosão e desgaste prematuro.

Tipo de Acionamento: Manual, com alavanca de fácil manuseio, proporcionando operação rápida, com acionamento suave e seguro em ambientes industriais.



Características Funcionais

Essa válvula é projetada para controle eficiente e preciso do fluxo de líquidos e gases, garantindo vedação confiável e acionamento rápido com uma rotação de 90° da alavanca. A estrutura tripartida permite manutenção prática e acessível, reduzindo o tempo de parada para reparos e inspeções.



Vantagens e Benefícios

Alta Resistência a Pressão e Temperatura: Com classificação CL300, ideal para suportar até 1000 psi, assegurando desempenho seguro em condições de alta pressão.

Durabilidade: A construção em aço carbono WCB com componentes internos em PR e aço inoxidável confere resistência contra desgaste, impacto e exposição química.

Vedação Eficiente: O polietileno reticulado (PR) oferece vedação confiável, evitando vazamentos e proporcionando segurança ao processo.

Facilidade de Manutenção: O design tripartido permite que a válvula seja desmontada parcialmente, facilitando o acesso para inspeções e trocas de componentes sem remoção total.

Compatibilidade e Versatilidade: A conexão NPT permite a instalação em sistemas de tubulação padronizados, com versatilidade para diversas aplicações industriais.

Acionamento Rápido e Prático: Alavanca ergonômica que permite acionamento completo de 90° para rápida abertura e fechamento do fluxo.

Especificações Técnicas

Diâmetro Nominal: 1" (DN25)

Conexão: Rosca NPT

Classe de Pressão: CL300 (Classificação ANSI)

Pressão Máxima de Operação: 1000 psi (aproximadamente 69 bar)

Material do Corpo: Aço Carbono WCB

Material do Selo: Polietileno Reticulado (PR)

Temperatura Máxima de Operação: Consultar fabricante para condições específicas, de acordo com o fluido e aplicação

Acionamento: Manual por alavanca

Dimensões e Peso (aproximado):

Comprimento Total: 130 mm

Altura: 100 mm

Peso: 2,5 kg (variação de acordo com especificações)



Aplicações Comuns

Indústria de Petróleo e Gás: Controle de fluxo em refinarias, dutos e plataformas de extração.

Setor Químico e Petroquímico: Manuseio de produtos químicos agressivos, solventes e compostos químicos, exigindo vedação segura.

Tratamento de Água e Efluentes: Regulação de líquidos em estações de tratamento e sistemas de controle de efluentes.

Indústria Geral: Utilização em processos industriais diversos para controle de gases e líquidos.



Instruções de Uso e Instalação

1. Inspeção Prévia

Antes da instalação, verifique visualmente a integridade do produto e assegure-se de que está de acordo com as especificações do sistema.

Verifique o diâmetro e o tipo de conexão para assegurar compatibilidade com o sistema de tubulação.



2. Instalação

Posicionamento: Escolha um local acessível, para que a válvula e a alavanca sejam facilmente manuseadas e manutenção possa ser realizada quando necessário.

Conexão NPT: Enrosque a válvula na tubulação com uma chave adequada, evitando excesso de força para não danificar as roscas.

Vedação (opcional): Use fita veda-rosca, se necessário, para garantir a vedação nas conexões.



3. Teste Inicial

Realize um teste com baixa pressão após a instalação para confirmar a vedação e o funcionamento da válvula, assegurando-se de que não há vazamentos.



4. Operação da Válvula

A alavanca manual deve ser girada em 90° para abertura ou fechamento completo. A posição paralela à tubulação indica válvula aberta, enquanto a posição perpendicular indica válvula fechada.



5. Manutenção Periódica

Inspecione regularmente a válvula para assegurar o estado adequado de vedação e funcionamento dos componentes internos.

Se necessário, o design tripartido permite desmontagem rápida e substituição de peças desgastadas, sem a necessidade de remoção total da válvula do sistema.



Cuidados

Armazenamento: Armazene a válvula em local seco e protegido, longe de produtos químicos e temperaturas extremas fora de operação.

Cuidados Operacionais: Mantenha o funcionamento dentro dos limites de pressão e temperatura especificados para garantir durabilidade e evitar danos ao material de vedação PR.



Observação:

Para assegurar máxima eficiência e segurança, consulte o fabricante sobre a compatibilidade com o fluido específico a ser utilizado e os limites de pressão e temperatura recomendados para a aplicação.
Medidas: C:60mm x L:90mm x A:90mm.
Peso:1,05 kg
