Valvula Esfera Tripartida 1/2 NPT Cl300 S1000 Wcb Pr Tp/Hc N

PRODUTO

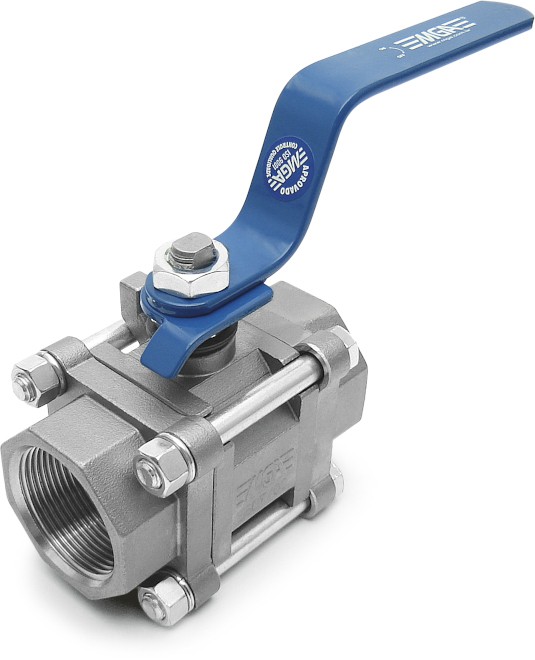

Valvula Esfera Tripartida 1/2 NPT Cl300 S1000 Wcb Pr Tp/Hc

A Válvula Esfera Tripartida 1/2" NPT CL300 S1000 WCB PR TP/HC da MGA é uma válvula industrial robusta e versátil, projetada para controlar o fluxo de líquidos e gases em ambientes de alta pressão e temperatura. Essa válvula tripartida é ideal para aplicações em setores como petróleo e gás, indústria química, e processos industriais, oferecendo confiabilidade, segurança e fácil manutenção.



Descrição Detalhada do Produto:



Características Construtivas:

Tipo de Válvula: Esfera Tripartida, com três partes para fácil desmontagem e manutenção.

Diâmetro Nominal: 1/2" (0,5 polegada).

Conexão: Rosca NPT (National Pipe Thread) para assegurar compatibilidade com sistemas de tubulação padrão e facilidade de instalação.

Classe de Pressão: CL300 (Classificação ANSI), projetada para suportar até 1000 psi (S1000).

Material do Corpo: Aço Carbono (WCB), que oferece elevada resistência mecânica e durabilidade, ideal para condições adversas.

Material do Selo: Polietileno Reticulado (PR), que proporciona resistência à abrasão e ao impacto, bem como vedação eficiente em condições extremas de operação.

Material da Esfera e da Haste: Fabricados em aço inoxidável, oferecendo resistência à corrosão e prolongando a vida útil da válvula.

Tipo de Acionamento: Manual, com alavanca que permite operação fácil e segura.



Características Funcionais:

A válvula esfera tripartida permite controle total do fluxo com fechamento completo da passagem em ambas as direções. A rotação da esfera em 90° abre ou fecha o fluxo, proporcionando vedação segura e controle eficaz, ideal para aplicações que requerem fechamento rápido e confiável.



Vantagens do Produto:

Alta Resistência à Pressão e Temperatura: Com classificação CL300, esta válvula é adequada para operações sob pressões elevadas, mantendo a segurança e eficiência.

Durabilidade e Robustez: O corpo em aço carbono WCB e o selo em PR garantem resistência a condições adversas, incluindo abrasão e corrosão.

Vedação Confiável: O polietileno reticulado (PR) oferece vedação segura, minimizando vazamentos e assegurando segurança operacional.

Facilidade de Manutenção: O design tripartido permite desmontagem rápida, facilitando a manutenção sem necessidade de retirar a válvula completa do sistema.

Design Compacto: A construção compacta e leve permite uma instalação simplificada, especialmente em espaços restritos.

Especificações Técnicas

Diâmetro Nominal: 1/2" (DN15)

Conexão: Rosca NPT

Classe de Pressão: CL300 (Classificação ANSI)

Pressão Máxima de Operação: 1000 psi (aproximadamente 69 bar)

Material do Corpo: Aço Carbono WCB
Material do Selo: Polietileno Reticulado (PR)

Temperatura Máxima de Operação: Consultar fabricante para obter limites específicos de acordo com a aplicação Acionamento: Manual, acionamento por alavanca



Dimensões e Peso (aproximado):

Comprimento Total: 100 mm

Altura: 80 mm

Peso: 1,5 kg (pode variar conforme especificações)



Aplicações Comuns

Indústria Petroquímica: Controle de fluxo de produtos químicos e hidrocarbonetos em ambientes de alta pressão.

Óleo e Gás: Usada em plataformas de extração e refino, assim como em linhas de transporte e armazenagem de óleo e gás.

Tratamento de Água e Efluentes: Controle de entrada e saída de fluidos em sistemas de tratamento de água e resíduos industriais.

Indústria Química: Manuseio de produtos químicos corrosivos, solventes e fluidos industriais em processos diversos.



Instruções de Uso e Instalação

1. Inspeção Prévia

Antes da instalação, examine a válvula quanto a danos visuais e verifique a compatibilidade com o sistema de tubulação.

Confirme que as especificações de diâmetro e conexão estão corretas para a aplicação.



2. Instalação

Posicionamento: Escolha um local de fácil acesso para facilitar o acionamento e a manutenção.

Conexão NPT: Enrosque a válvula na tubulação utilizando uma chave compatível, evitando aplicar excesso de torque para não danificar as roscas.

Vedação (opcional): Use fita veda-rosca, se necessário, para garantir a vedação completa nas conexões.



3. Teste Inicial

Após a instalação, realize um teste em baixa pressão para garantir que não há vazamentos e que o acionamento da válvula está funcionando conforme esperado.



4. Operação da Válvula

A alavanca deve ser girada em 90° para abrir ou fechar completamente a passagem de fluido. A posição paralela à tubulação indica válvula aberta, enquanto a posição perpendicular indica válvula fechada.

Para garantir a vedação completa, certifique-se de que a alavanca esteja totalmente girada em ambas as direções.



5. Manutenção Periódica

Recomenda-se realizar inspeções periódicas para verificar o estado da vedação e dos componentes internos.

Em casos de necessidade de limpeza ou substituição, o design tripartido permite desmontagem sem retirar a válvula da tubulação, simplificando a manutenção e reduzindo o tempo de parada.



Cuidados

Condições de Armazenamento: Armazene a válvula em local seco e longe de agentes corrosivos, evitando a exposição a temperaturas extremas que possam comprometer o desempenho do PR.

Temperatura de Operação: Certifique-se de que as temperaturas do ambiente e do fluido estão dentro dos limites recomendados para o polietileno reticulado (PR) e o aço carbono.



Observação:

Para aplicações específicas, é recomendável consultar o fabricante para confirmar compatibilidade com fluidos específicos e parâmetros de pressão e temperatura, garantindo máxima eficiência e segurança operacional.
Medidas: C:50mm x L:70mm x A:50mm.
Peso:0,49 kg
