Cotovelo 45 3/8 NPT Alta Pressao Tupy Preto

PRODUTO

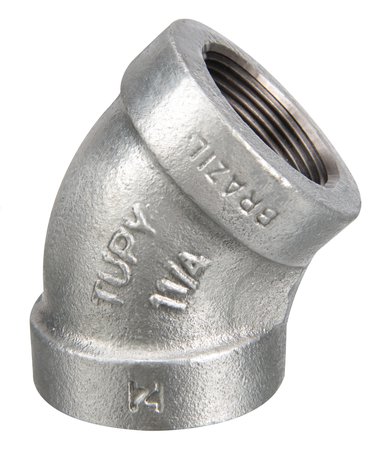

Cotovelo 45 3/8

O Cotovelo 45° 3/8" TUPY é um componente essencial para a condução de fluidos em sistemas hidráulicos, de gás e esgoto. Este cotovelo é utilizado para realizar desvios de 45 graus nas tubulações, permitindo mudanças de direção em redes de tubulação sem a necessidade de múltiplas conexões. Fabricado com ferro fundido maleável de alta resistência, o cotovelo oferece uma solução durável e eficiente para sistemas que requerem alta performance e resistência a pressões variadas. Ele é comumente usado em instalações industriais, comerciais e em construções civis, adaptando-se tanto para uso interno quanto externo, dependendo do tipo de acabamento escolhido.



Ficha Técnica:

Fabricante: TUPY

Modelo: Cotovelo 45° 3/8"

Material: Ferro fundido maleável

Diâmetro Nominal: 3/8 polegada (9,52 mm)

Tipo de Conexão: Rosca BSP (British Standard Pipe)

Ângulo de Curvatura: 45 graus

Pressão Máxima de Trabalho: 25 bar (dependendo do fluído)

Temperatura de Operação: De -10°C a 120°C



Acabamento:

Galvanizado: Indicado para ambientes externos ou expostos à umidade, proporcionando proteção contra corrosão.

Preto: Usado em instalações internas com menor exposição a fatores ambientais agressivos.



Aplicações:

Sistemas hidráulicos (água e esgoto)

Distribuição de gás e vapor

Instalações industriais e comerciais



Normas de Fabricação:

ABNT NBR 6943

ISO 49

Certificado conforme normas de segurança para sistemas de pressão e tubulações industriais.



Modo de Uso:



Preparação Antes da Instalação:

Verificação de Qualidade: Antes da instalação, verifique a integridade do cotovelo 45° 3/8" TUPY, observando se não há rachaduras ou defeitos nas roscas, o que poderia comprometer a vedação.

Limpeza das Roscas: Limpe as roscas da peça e das tubulações com uma escova ou pano, removendo sujeiras, resíduos de óleo ou ferrugem, para garantir uma boa vedação.

Aplicação de Vedação: Use fita veda-rosca ou selante adequado para assegurar que não ocorram vazamentos na conexão entre o cotovelo e as tubulações.



Instalação:

Alinhamento Correto: Antes de rosquear o cotovelo, alinhe corretamente as tubulações para garantir que o ângulo de 45 graus seja respeitado, permitindo um fluxo otimizado sem resistência excessiva.

Rosqueamento: Enrosque o cotovelo nas extremidades das tubulações de forma firme, mas sem excessos. Use ferramentas apropriadas, como uma chave inglesa ou chave de boca, para garantir a fixação adequada.

Posicionamento do Cotovelo: Instale o cotovelo de maneira que a direção do fluxo seja ajustada conforme o projeto do sistema, garantindo eficiência e segurança no funcionamento.


Teste de Pressão:

Verificação de Vazamentos: Após a instalação, realize um teste de pressão para garantir que não haja vazamentos nas conexões. Esse procedimento é crucial, especialmente em sistemas de gás ou água com alta pressão.

Inspeção Visual: Após o teste de pressão, faça uma inspeção visual para garantir que o cotovelo está bem instalado e que o sistema não apresenta falhas.



Manutenção:

Inspeções Regulares: Realize verificações periódicas do cotovelo para identificar possíveis desgastes, danos ou acúmulo de resíduos que possam afetar a performance do sistema.

Substituição: Caso haja danos, desgaste excessivo ou falhas visíveis, substitua o cotovelo imediatamente para evitar comprometimento no sistema.



Benefícios e Diferenciais:

Durabilidade e Resistência: A peça é fabricada em ferro fundido maleável, proporcionando alta resistência à pressão e à abrasão, além de longa vida útil.

Instalação Simples e Segura: A rosca BSP garante uma conexão segura e confiável, facilitando a instalação e evitando falhas nas juntas.

Versatilidade de Aplicação: Ideal para sistemas hidráulicos, de gás, vapor e esgoto, o cotovelo 45° 3/8" atende a diferentes necessidades no setor industrial e comercial.

Acabamento Galvanizado: A versão galvanizada oferece proteção contra corrosão, sendo indicada para ambientes externos ou com alta umidade.

Normas Técnicas: Fabricado conforme as normas ABNT e ISO, garantindo que a peça atenda aos padrões de segurança e qualidade exigidos.



Recomendações:

Verifique a Compatibilidade: Certifique-se de que o cotovelo 45° 3/8" TUPY é compatível com o sistema de tubulação e os requisitos de pressão e temperatura do seu projeto.

Use Ferramentas Apropriadas: Utilize ferramentas adequadas para instalação, como chaves inglesas ou chaves de boca, para evitar danos à peça ou falhas na conexão.

Manutenção Preventiva: Realize manutenções periódicas e teste o sistema para garantir que o cotovelo e as conexões estão em boas condições e sem vazamentos.

O Cotovelo 45° 3/8" TUPY é uma solução confiável e resistente para realizar mudanças de direção em sistemas de tubulação. Sua durabilidade e resistência o tornam uma escolha ideal para instalações industriais e comerciais que exigem alta performance.
Medidas: C:90mm x L:110mm x A:160mm.
Peso:0,131 kg
